01、Glass material


1、Clear glass

2、Tinted glass (Green、Blue 、Brown、Gray… )

3、Barbed wire glass




02、Glass materials can be processed in various ways:


1、硬化 2、強化加工 3、熱浸處理加工 4、彎曲加工 5、彎曲強化加工 6、反射鍍膜加工 7、低輻射鍍膜加工 8、節能玻璃塗佈加工 9、膠合加工 (PVB、EVA、SGP、LAMO、DG、夾紗) 10、複層加工 (乾燥空氣、惰性氣體如氬氣)




03、特殊加工


1、粗磨邊 2、輕磨邊 3、淺圓角 4、斜邊 5、異型玻璃 6、節能玻璃塗層調色 7、噴砂 8、網印 9、彩色數位印刷 10、挖洞 11、漏斗孔




04、透明浮法玻璃


漂浮的裸露板玻璃基玻璃漿料通過控制門進入錫槽。它是由重力及其自身的表面張力製成的,並漂浮在熔融錫的表面上。

◎透明浮法玻璃
 厚度:1.3mm~19mm
 最大尺寸:10160mm x 3353mm

◎ 有色浮法玻璃
 顏色:Green、Blue、Brown、Gray




05、反射玻璃


◎LVC反射玻璃-也稱為“在線反射玻璃”或“半反射玻璃”。

嵌入式LVC反射玻璃是一種特殊的氣體,被注入錫槽中以使玻璃表面反應形成薄膜。不同的顏色取決於所使用的原版。

優點:容量大,可加強,彎曲等加工。

缺點:VT和R值是固定的,無法調整。在線生產導致不可避免的針孔。

◎金屬鍍膜反射玻璃-又稱“離線反射玻璃”。

金屬塗層的微反射玻璃(通常稱為微反射玻璃)可以增加建築色彩的多樣性和豐富性。可見光反射率小於25%,符合綠色建築材料的規格。為業主和建築師提供更多設計選擇,以滿足市場需求。

◎規格:

‧顏色類型:PTS,PSS,PGY,LTO,SC。

‧厚度:3-19mm ‧最大加固尺寸:118“×236”(3000mm×6000mm)

‧最小加固尺寸:14“×30”(350mm×750mm)




06、低輻射玻璃(低輻射鍍膜玻璃)


Low-E是LOW-Emissionivity。

發射率是物體吸收熱量然後散熱的能力(Low-E發射率的檢測帶為2500nm〜40,000nm)不同於核能輻射的原子輻射(核能輻射帶為0.1)。 nm〜0.001nm)。

Low-E玻璃是一種真空濺射方法。玻璃表面濺有多層不同材料的塗層。鍍銀層對紅外光具有高反射功能,即,具有高熱阻。反射率高,增加可見光透射率;該玻璃產品具有透光率高,反射率低的綠色建築設計要求。

特性:

◎高可見光透射率和抗眩光損傷。

◎自然透視燈,室內光線好。

◎高紅外反射率,阻擋大量熱源。

◎為了保護鍍銀膜表面免受氧化和腐蝕 硫化,必須將其加工成雙層玻璃。

規範:

。厚度:3〜19mm

。最大塗層尺寸:130“ x 236”(3300mm x 6000mm)

。最小塗佈尺寸:14“ x 30”(350mm x 750mm)

。低輻射雙層玻璃的最大尺寸:118“ x 236”(3000mm x 6000mm)(加強)

設計及施工之注意事項:
.因Low-E金屬鍍膜接觸大氣易起不良反應而必須於極短時間內密封或加工為雙層玻璃,無法單片使用。
.Low-E雙層玻璃之輻射率為0.02 ~ 0.11,一般未鍍膜玻璃輻射率為0.84。
.亞熱帶、熱帶區域鍍膜面安裝於#2面可隔熱(由建築物外側往內數);寒帶區域使用鍍膜面安裝於#3面可保溫(由建築物外側往內數)。
.金屬框的設計排水性要良好,避免因積水而導致玻璃變質起霧。
.設計Low-E鍍膜作膠合時,其U值(熱傳導率)較大,熱絕緣效果較差。
.要辨明Low-E塗層面,除了本公司在Low-E玻璃上會有標記外,檢驗Low-E玻璃,可用打火機測出塗層位置。一般玻璃表面層反射之火燄呈黃色,而 Low-E 鍍膜層反射呈粉紅色或藍色,由此可簡易找出塗層之位置,避免造成錯誤之安裝,而影響隔熱效果。




07、低太陽輻射玻璃LOW-SG GLASS(low solar energy coated glass)


   低太陽輻射節能玻璃屬於環保、安全型產品。

   低太陽輻射節能玻璃膜層採用陶瓷奈米材料,不含銀…等重金屬,不釋放有毒有害物質。
   其中鍍陶瓷奈米材料層對短、長光波紅外線光都具高阻絕功能,即高熱阻絕,用以降低可視光之反射
   率及增加可視光透光率;此種玻璃產品具有高透光率、較低反射率、高熱阻絕與環保節能及綠建築設
   計的要求。

   低太陽輻射節能玻璃對780nm~2500nm的紅外輻射熱,均保持90%~99%的阻隔率,因此,具有同
   步、高效保溫隔熱的效果。
   “Low-E玻璃”(“雙銀”或“三銀”中空Low-E玻璃)針對2,500nm~40,000nm的遠紅外線輻射熱
   ,保持90%~99%的高阻隔率。“Low-E玻璃”對780nm~2500nm的近紅外熱輻射的阻隔率較低。

   低太陽輻射節能玻璃是新材料、新技術的結晶,它將傳統玻璃保溫隔熱性提升至一個更為理想的水平
   。又因其鍍膜材料的先進性和鍍膜技術的創新性,低太陽輻射節能玻璃的保溫隔熱性目前處於世界領
   先水平。

   低太陽輻射節能玻璃適於用作不同氣候環境建築帷幕結構玻璃和多種窗框條件的產業玻璃。尤其是在
   既有建築玻璃隔熱保溫節能改造市場,凸顯獨特的優勢。
   低太陽輻射節能玻璃LOW-SG GLASS作為一種全新概念的保溫隔熱節能鍍膜玻璃。

   特性:
   ◎顏色接近玻璃原色。
   ◎可視光透過率高,防眩目之光害。
   ◎透視光自然、室內採光佳。
   ◎紅外線阻絕率高,阻絕大量熱源。
   ◎紫外線阻絕率高,阻絕大量破壞性光線。
   ◎由電腦配色,顏色種類眾多可滿足設計師及業主的需求。提昇建築物外觀的美感使用,最易調和建築
    物周圍的景色之需求。
   ◎塗層的耐紫外老化、耐水性、耐酸性、耐鹼性、耐溫變性以及硬度、附著力等各項理化性能及耐候性
   能技術指標都遠遠超過Low-E玻璃鍍膜層。

   規格:
   .厚  度:3 ~ 19mm
   .最大鍍膜尺寸:96"x 180" (2438mm x 4572mm)
   .最小鍍膜尺寸:14"x 30" (350mm x 750mm)

   設計及施工之注意事項:
   .亞熱帶、熱帶區域鍍膜面安裝於#2面可隔熱(由建築物外側往內數);寒帶區域使用鍍膜面安裝於#3面
    可保溫(由建築物外側往內數)。




08、強化玻璃


強化玻璃係將平板玻璃加熱接近軟化點時,在玻璃表面急速冷卻,使壓縮應力分佈在玻璃表面,而引張應力則在中心層。因有強大均等的壓縮應力,使外壓所產生的引張應力,被玻璃的強大壓縮應力所抵銷,增加玻璃使用的安全度。

影響強化玻璃強度有多項因素主要有以下三項:
一、 玻璃中含有硫化鎳雜質。
二、 玻璃表面是否有刮痕,這會影響玻璃應力。
三、 玻璃邊緣的處理。

特性:
‧ 強化玻璃之強度約為普通玻璃的5倍。
‧ 當玻璃被外力破壞時,成為豆粒大的顆粒,減少對人體的傷害。
‧ 可耐溫度之急速變化,(例5mm強化玻璃,約可耐攝氏200度之溫度變化)。
‧ 強化玻璃因有瞬間破裂之風險,應再做熱浸處理(Heat Soak Test),確保使用上更安全。

規格:
‧ 厚度:3~19mm
‧ 最大強化尺寸:118" × 315" (3000mm × 8000mm)

強化玻璃瞬間破裂的原因:
․ 硬物碰傷、熔接時的火花、飛來物體等引起的傷痕。
․ 搬運及儲存時玻璃撞傷。
․ 嵌裝時玻璃的損傷。
․ 熱應力及系統應力的破壞。
․ 外力撞擊。
․ 在玻璃中偶然存在的雜質所引起的傷痕。
․ 不明原因




09、熱浸處理


將強化玻璃中偶然存在的硫化鎳(NiS)雜質,在持溫的熱浸爐內嚴格控制,由於硫化鎳會由高溫的 α-NiS轉換為低溫的β-NiS的狀態。轉換會伴隨2-4%的體積擴張,若其位置正好在張力層,則會在熱浸爐內先爆開,以達降低強化玻璃安裝後自爆機率的目的。

特性:
‧ 降低強化玻璃瞬間破裂的機率
‧ 強度及安全並重

強化玻璃約為普通玻璃強度的5倍,理應很安全才是,但偶發生強化玻璃已經安裝後甚至使用很多年後,在不明原因情況下瞬間破裂,造成車輛、人員等的傷害,為使兩者可以兼顧之情形下,設計時指定強化玻璃加熱浸(Heat Soak Test)為必要之條件。

規格:
‧ 厚度:3mm-19mm
‧ 最大尺寸:118” × 315” (3000mm × 8000mm)
‧ 最小尺寸:12” x 12”(300mm x 300mm)

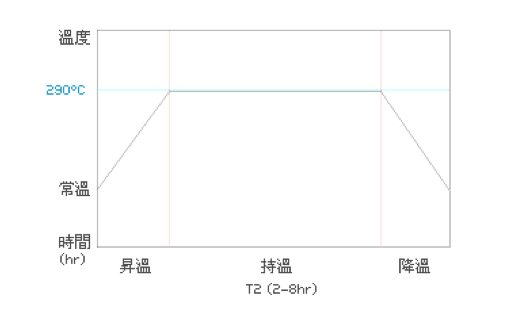

熱浸爐操作的流程及溫度的變化圖:
以適當的時間(T2)2-8小時,控制溫度在290℃±10℃(歐盟EN標準為2小時),之後再降溫至常溫。




10、熱處理增強玻璃


熱處理增強玻璃係將平板玻璃均勻加熱近軟化點的溫度,由陶磁轉輪以定速輸送玻璃來確保其溫度均勻和光學性。製程大致和強化玻璃相同,但冷卻過程較慢。

特性:
‧ 相同厚度的熱處理增強玻璃,它的強度和溫度變化承受力約為普通玻璃2倍。
‧ 仍具普通玻璃特性,如硬度、延展性和偏光度、耐腐蝕度等。
‧ 熱處理增強玻璃破裂時為大片碎片。影響因素為施力強度、破裂位置、玻璃溫度。
‧ 和強化玻璃相比,熱處理增強玻璃較不易自然破裂。
‧ 熱處理增強後的玻璃不能再進行切割、鑽孔、磨邊、噴砂、酸蝕等加工。

規格:
‧ 厚  度:4~10mm
‧ 最大尺寸:118" × 315" (3000mm × 8000mm)




11、膠合玻璃


膠合玻璃係利用高溫高壓,在兩片玻璃間夾入強韌而富熱可塑性的樹脂中間膜(PVB)而製成。

特性:
‧ 安全性極高的建材因中間夾著強韌而富粘著力的中間膜,所以不易在受衝擊力下被貫穿,且破損後其玻璃片不易飛散,因此比其他種類玻璃具較高之耐震性、防盜性、防爆性、防彈性。

‧ 提昇建築物外觀的美感使用有色中間膜的膠合玻璃,最易調和建築物周圍的景色及滿足設計師需求。

‧ 隔音中間膜隔音效果甚佳。

‧ 隔絕紫外線 中間膜有隔離紫外線的效能,所以可防止室 內傢俱、織物、陳設品和壁紙等受損。

規格:
‧ 最大尺寸:114" × 315" (2,900mm × 8,000mm)




12、LAMO節能膠合玻璃


LAMO膠合玻璃相通於一般膠合玻璃利用高溫高壓,在兩片玻璃間夾入強韌而富熱可塑性的樹脂中間膜(LAMO PVB)而製成。

特性:
‧ 安全性極高的建材因中間夾著強韌而富粘著力的中間膜,所以不易在受衝擊力下被貫穿,且破損後其玻璃片不易飛散,因此比其他種類玻璃具較高之耐震性、防盜性、防爆性、防彈性。
‧ 高效率節能建材(LAMO PVB)中間膜有效阻隔太陽光中的紅外線(熱線)機能,可節省冷氣設備及電量,增加生活環境舒適度。
‧ 提昇建築物外觀的美感使用有色(LAMO PVB)中間膜的膠合玻璃,最易調和建築物周圍的景色及滿足設計師需求。
‧ 隔音(LAMO PVB)中間膜隔音效果甚佳。
‧ 隔絕紫外線(LAMO PVB)中間膜有隔離紫外線的效能,所以可防止室 內傢俱、織物、陳設品和壁紙等受損。

規格:
‧ 最大尺寸:96" × 315" (2438mm × 8,000mm)

      提昇建築物外觀的美感使用有色(LAMO PVB)中間膜的膠合玻璃

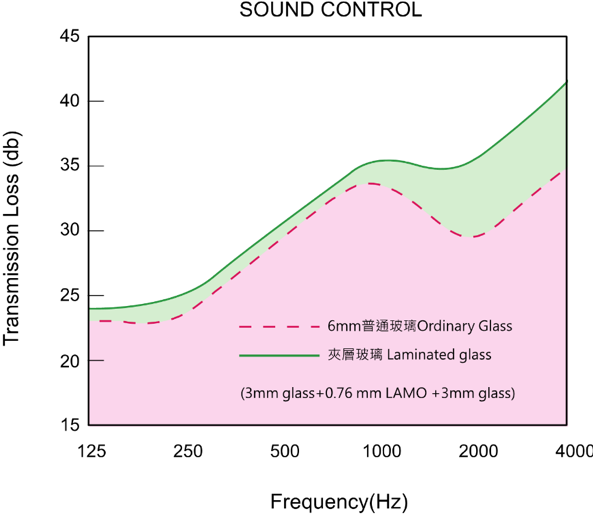

            隔音(LAMO PVB)中間膜隔音效果甚佳


    高效率節能建材(LAMO PVB)中間膜有效阻隔太陽光中的紅外線(熱線)機能




13、複層玻璃


複層玻璃是由兩片玻璃中間隔著乾燥空氣或惰性氣體如氬氣而製成。


特性:

‧ 隔熱效果特佳,是理想的節能建材。

‧ 因中間層為乾燥氣體,所以有防霧效果。

‧ 若充入氬氣惰性氣體,隔熱效果更佳。

規格:

‧ 中間空距:6、8、10、12mm

‧ 最大尺寸:118" × 236" (3000mm × 6000mm)

認證:

歐洲EN-1279認證、美國IGCC認證




14、漆板玻璃


漆板玻璃是將陶磁漆料印刷在浮式玻璃上,乾燥後再經由強化爐將漆料熱融入於玻璃表面,而製成安定不褪色且富多色彩的烤漆玻璃。

特性:
.色澤多樣化,穩定不褪色

漆板玻璃能依設計需要配出各種顏色,美觀多變化,因採用陶磁漆料,色澤穩定度高,除下列常備色系,客戶須提供PANTONE色號。

.節省能源
 漆板玻璃能阻隔太陽熱源,降低空調費用。

.建材輕量化
 漆板玻璃可替代石材、磁磚、金屬板,減輕外牆結構負荷,且施工容易。

.抗風壓強度高
 漆板玻璃可加工成強化膠合玻璃,或熱處理增強膠合玻璃。

規格:
.厚  度:4-19mm
.最大尺寸:118” x 236”(3000mm x 6000mm)
.最小尺寸:12” x 12”(300mm x 300mm)




15、網印玻璃


網印玻璃是將陶磁漆料經過特殊設計的網板,將圖案印刷至玻璃上,經由強化爐將漆料熱融入玻璃表面,而製成穩定不褪色、具各式圖案變化的網印玻璃。

特性:
‧ 色澤多樣化,圖案多選擇
 網印玻璃有多種顏色及圖案,也能依設計師需要訂製圖案,創造空間設計的獨特性。
‧ 防眩性
 網印玻璃因局部印刷可降低玻璃眩光。
‧ 緩和西曬或陽光直射之強光
 網印玻璃因有次序的局部印刷,對西曬或陽光直射有緩和的作用。
‧ 安全性
 網印玻璃經強化處理,強度、安全性增加。
‧ 耐久性、耐磨性、耐濕性
 網印玻璃比一般的色料印刷玻璃更具耐久、耐磨、耐濕性。

規格:
‧ 厚  度:4-19mm
‧ 最大尺寸:118” x 236” (3000mm x 6000mm)
‧ 最小尺寸:12” x 12” (300mm x 300mm)
‧ 圖  樣:點狀、網狀、線狀、石紋狀等多樣化可隨設計需要,可事先洽談。




16、彎曲玻璃


彎曲玻璃是將玻璃置於模具上加熱後依玻璃自己本身之重量而彎曲,再經徐冷後而製成。

用途:
‧ 利用彎曲玻璃,讓建物外觀、室內隔間等更具多姿的變化。
‧ 樓梯扶手、門面玻璃可弧形化,增添建物景觀偉性與優美性。
‧ 魚缸、展示櫥櫃可弧形化,創造特殊視覺效果。
‧ 可加工成膠合彎曲及雙層彎曲玻璃。

規格:
‧ 厚  度:4-19mm
‧ 弧 深 度 :500mm以下
‧ 最大尺寸:90” x 134” (2286mm x 3400mm)




17、鏡板玻璃


鏡板玻璃係採用表面平滑的浮式平板玻璃在其背面鍍上銀膜、銅膜,以及二層防水保護漆等三重加工程序而製成。

最新產品環保銀鏡,運用無銅膜製程,兩層防水保護漆而原料不添加鉛,可避免銅、鉛等重金屬汙染。

特性:
‧ 影像清晰、精準。
‧ 背漆耐酸、耐濕。

規格:
‧ 厚  度:1.3-8mm
‧ 最大尺寸:96" x 144" (2440mm x 3660mm)





玻璃基本認識

©2019 senguan tech. Proudly created with jiezi.
